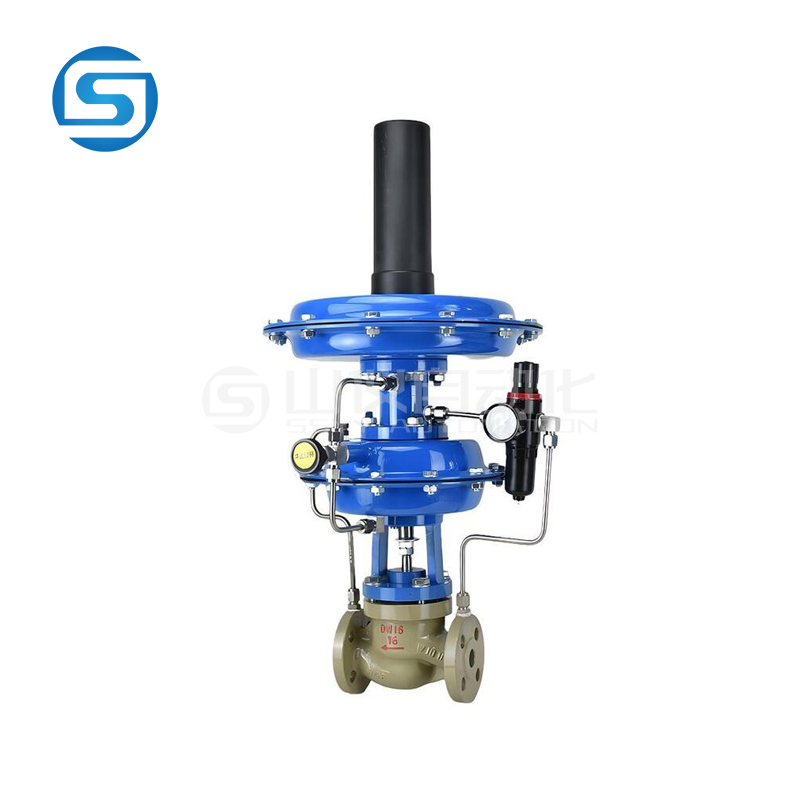

ZZYVP微壓指揮器操作自力式壓力調節閥產品概述：
ZZYVP微壓指揮器操作自力式壓力調節閥是一種無需外加驅動能源，依靠被調介質自身的壓力為動力源及其介質壓力變化，按設定值，進行自動調節的節能型控制裝置。他集檢測、控制、執行諸多功能于一閥，自成一個獨立的儀表控制系統。
?
ZZYVP微壓指揮器操作自力式壓力調節閥產品特點：
由低流阻浮動閥、指揮器操作器及執行機構組成。是符合國際標準的新一代閥門產品，其特點有：
1、執行機構敏感，極微小的壓力變化即刻會檢測出；
2、設定點可調且范圍寬，便于用戶在設定范圍內連續調整；
3、結構簡單，維護工作量小；
4、無需外加驅動能源的節能型自控系統，設備費用低，適用于爆炸性環境； 該產品特別適用于各行業的儲罐的氣封系統及安全保護系統。如儲罐氮封。
ZZYVP微壓指揮器操作自力式壓力調節閥法蘭規格? ?單位：mm
ZZYVP帶指揮器型公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
D | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 |
D1 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 |
B | 16 | 18 | 20 | 22 | ||||
n-ф | 4-14 | 4-18 | 8-18 | |||||
f1×D2 | 2×56 | 3×65 | 3×76 | 3×84 | 3×99 | 3×118 | 3×132 | 3×156 |
ZZYVP微壓指揮器操作自力式壓力調節閥外形尺寸：
ZZYVP帶指揮器型公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
A | 192 | 232 | 308 | |||||
H | 629 | 631 | 652 | 666 | 689 | 797 | 837 | 1050 |
L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
G(Kg) | 18 | 19 | 21 | 23 | 25 | 37 | 50 | 59 |
ZZYVP微壓指揮器操作自力式壓力調節閥主要技術參數：
ZZYVP帶指揮器型公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
額定流量系數（KV） | 8 | 11 | 20 | 32 | 50 | 80 | 100 | 160 |
額定行程 | 6 | 8 | 10 | 15 | 20 | |||
公稱壓力PN(Mpa) | 0.10 | |||||||
壓力調節范圍（KP a） | 0.5∽5.5、5∽10、9∽14、13∽19、18∽24、23∽28 27∽33、31∽38、36∽44、42∽51、49∽58、56∽66 | |||||||
介質溫度（℃ ） | ≤80℃ | |||||||
調節精度（％） | ±10 | |||||||
允許泄漏量（L/h） | 10ˉ4×閥額定容量 | |||||||
ZZYVP微壓指揮器操作自力式壓力調節閥零件材料：
ZZYVP帶指揮器型調壓閥零件名稱 | 材料 |
閥體 | ZG230-450 ZG1Cr18i9Ti ZGCr18Ni12MO2Ti |
閥桿、閥芯、閥座 | 1Cr18i9Ti Cr18Ni12MO2Ti |
膜片 | 丁腈橡膠夾增強絳綸織物 |
彈簧 | 60Si2Mn |
波紋管 | 1Cr18i9Ti |
