產品概述

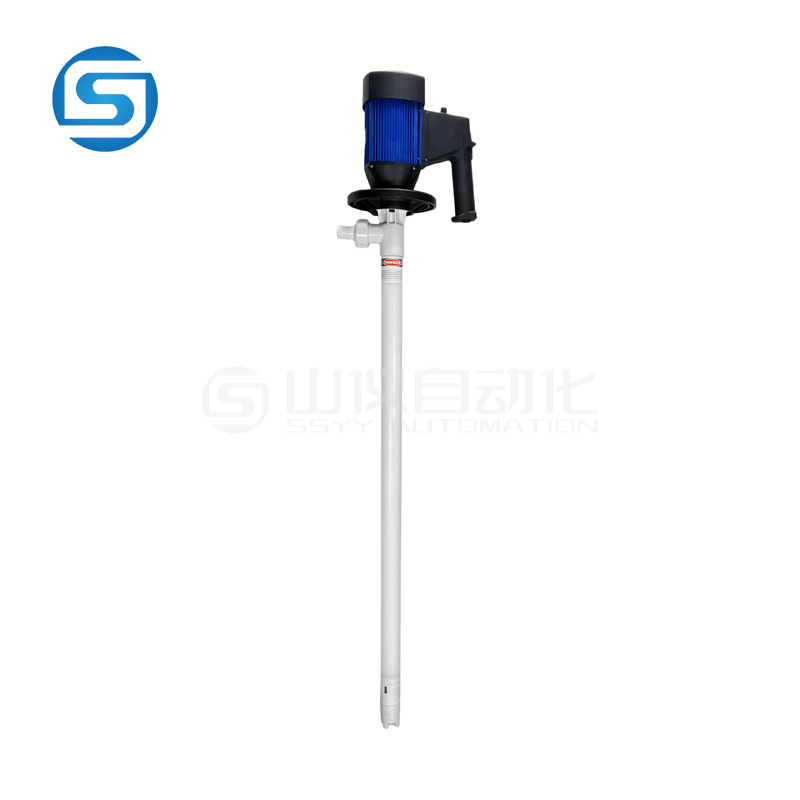

Sb系列電動抽液泵、油桶泵、手提泵、抽桶泵，簡稱：桶泵。是我公司引進西德優質樣機開發研制而成，各項技術指標均能達到樣機水平，并在樣機基礎上開發不同使用場合不同抽吸液體的派生產品，該系列泵為輕便型管式軸流泵，具有效率高，使用、維修方便等特點。SB系列電動抽液泵可以直接插入物料桶(最大適用于符合GB/325-1991標準的鋼桶、塑料桶及多種小桶)中抽取桶中液體?？奢斔透鞣N油料、帶腐蝕性化學藥水、其它液體。之泛用于化工、石油化工、精細化工、染料化工、環保、水處理、醫藥、食品等企事業單位部門輸送酸、堿、鹽、油品、飲料等介質及抽吸各種低、中粘度液體。SB系列電動抽液泵其中多款產品同時適用于中小型油田、油庫、煉油廠、加油站、農機站、企事業單位、車隊、車輛船舶等，是輸送汽油、煤油、柴油、輕質燃油等油品的理想工具。
根據所輸送的液體性質，泵體沾濕部分材料可選用鋁合金、優質不銹鋼RPP塑料等組成。驅動電機配備單相標準電機，防爆電機，高轉速電機等多種選擇。電機外殼采用藍色優質PC聚碳合成塑料(中國藍),根據所配置泵體材質和電機的不同，型號可分為三大系列12種型號，該系列泵可按防
爆區域和非防爆區域選用，如在易燃易爆場合使用，可選用我公司生產的防爆型電動抽液泵(SB-3型、SB-3-1型、SB-4型)。使用防爆型電動
聲明
任何人在使用、安裝、維護、維修SB系列桶泵時，必須完整閱讀本手冊。
收到設備、投入使用前，請檢查包裝是否完好，桶泵是否有損壞，同時核對清單，任何配件的缺失，可能引起使用問題或安全問題。制造商不承擔因此引起的設備損壞和人身傷害的責任。
使用者有責任遵守手冊提到的安全要求，同時使用者必須遵循相關法律、法規對安全的要求。制造商不承擔違反此類要求而引起的設備損壞和人身傷害的責任。
本設備只適用于訂貨時所協談的使用條件，如果變更使用條件，必須經過制造商或制造商授權的代理商認可，才能投入使用。本設備只適用于本手機規定的使用條件和使用范圍，任何超范圍使用所導致的設備損壞或人身傷害，制造商不對承擔責任。
操作條件：
SB系列桶泵可以輸送各類液體，由于液體多樣性，選型必須考慮到液體和泵管材質及密封圈材質的相容性，如需不同泵管材質及密封圈材質，化學介質反應性能狀況，請致電我們公司技術部詳細咨詢。
本系列不是所有的產品都適用于輸送食品，藥品等有衛生要求的場合，如需要使用，使用者需要確認不會危害相關食品，藥品的品質；輸送食品，藥品等有衛生要求的場合時可選用PTFE-SS泵管，清洗方便，使用前必須做好清洗工作。
粘度：
輸送有粘度液體時候，桶泵的輸送流量和揚程都會有所下降，超過額定輸送粘度，電機有過載的危險，嚴重時會損壞電機。

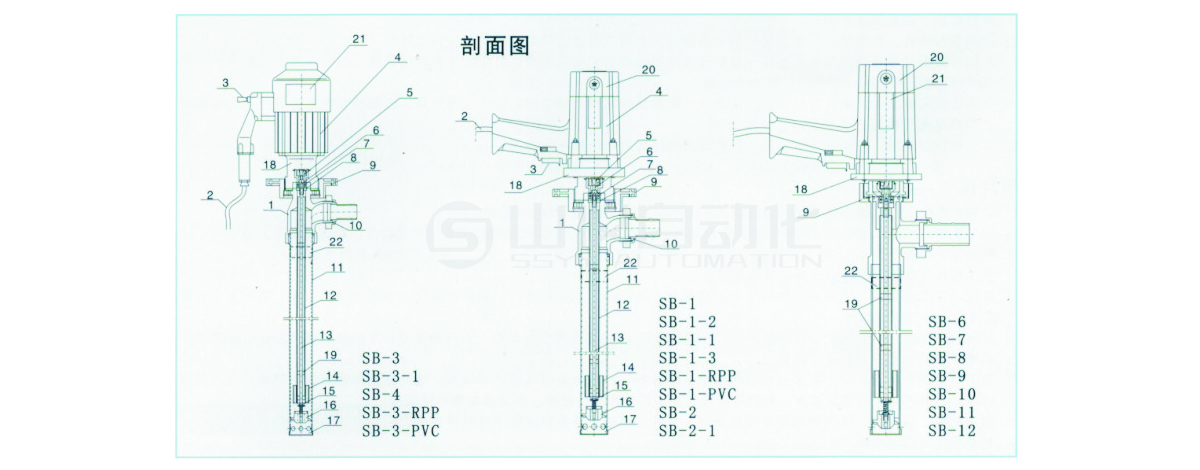

序號 | 名稱 | 序號 | 名稱 | 序號 | 名稱 |
1 | 泵頭三通 | 9 | 鎖緊手輪/鎖緊螺母 | 17 | 過濾網罩 |
2 | 電纜(電源線) | 10 | 鎖緊出口(束節出液口) | 18 | 電機下端蓋 |
3 | 拉桿開關/按鈕開關 | 11 | 泵外管 | 19 | 軸套(自滑潤) |
4 | 防爆電機/普通電機 | 12 | 泵小管 | 20 | 電機上端蓋 |
5 | 聯軸器(萬向節) | 13 | 主軸 | 21 | 產品銘牌 |
6 | 短軸 | 14 | 三角支架 | 22 | 危險警告標示 |
7 | 深溝軸承 | 15 | 小骨架密封圈 | ||
8 | 骨架密封圈 | 16 | 葉輪 |
泵浦材質 | 最高耐溫 | 應用范圍 | |
Pumpmaterial | Max.Temp. | Applicationscope | |
酸性和堿性物質如：醋酸、銨、氯化鐵、氟圭酸、氫氧化物、 | |||
PPHT (玻纖增強 | 消毒劑、磷肥(45%)、氮酸(20%)、鈉氫氧化物、硫磺酸(75%)、漂白水及其它液體。 | AceticAcid sulfuricAcd | |
聚丙烯) | 80℃/175°F | Acidandalkalinesubstances,likeaceticacid,ammonium, | Hydrochloric-20% |
(Fiberglass reinforcedPP) | ironchloride,fluosilicicacid,hydroxide,disinfectors, phosphoricacid(45%),nitricacid(20%),sodiumhydroxide, sulfuricacid(75%),bleachingwaterandotherliquids | NitricAcid-20% Alkalies FerricChloride | |
PVDF | 100℃/212°F | 高腐蝕性毒性物質如：氫氟酸(濃度COLD)、氨酸(濃縮)丙酸、硬脂酸、硫磺酸及其它溶液。 Highlycorrosiveandtoxicsubstances,likehydrofluoricacid(concentrationCOLD),propylhomoserin(concentrated), propanoicacid,stearicacid,sulfuricacidandothersolutions. | ConcentratedNitricAcidsulfuricAcid-66Baume SodiumHypochlorite PropionicAcid StearicAcid HydrofluoricAcid |
PTFE | 110℃/230°F | 任意濃度的硫酸、鹽酸、磷酸、氫氟酸、氫氧化鈉、氫氧化鉀、鉻酸、王水、甲酸、醋酸、丙酸、丁酸、硝酸、甲烷、乙烷及各種苯、醇、醚、丙酮、環已酮、酯類、氟乙烯。 Anyconcentrationofsulphuricacid,hydrochloricacd, phosphoricacidhydrofluoricacid,sodiumhydroxide, potassiumhydroxide,chromicacid,aquaregia,methanoic acid,aceticacid,propanoicacid,butyricacid,nitricacid methane,ethaneanedifferentkindsofbenzene,alcohol, ether,acetone,aydoheranone,estersandvinylfluoridel. | sulfuricacid Hydrochloricacid Phosphoricacid Hydrochloricacid Sodiumhydroxide Chromicacid Aquaregia Methane BenzeneAlcohol AcetoneEster |
SS304 | 100℃/212°F | 可燃性物質或易燃性物質柴油、汽油、各種油類、和緩劑(界面活性劑)、灑精。 Flammableorinflammablesubstances,dieseloil gasoline,allkindsofoil,inhibitingagentslinterfacialactiveagent)andalkcohol | AlcoholGasoline AqueousAmmonia IsoproylEther Solvents PetoleumProducts |
SS316L | 100℃/212°F | 可燃性物質或易燃性物質柴油、汽油、各種油類、和緩劑(界面活性劑)、灑精。各種食品類、飲料類、醫用類、高純凈度輕質流體。Flammableorinflammablesubstances,dieseloil, gasoline,allkindsofoil,inhibitingagentslinterfacialactive agent)andalcohol.Allkindsoffood,beverage,medicine andhigh-puritylight-dutyfluids. | AlcoholGasoline AqueousAmmonia IsoproylEther Solvents PetoleumProducts |
AL | 100℃/212°F | 低腐蝕性的污水、柴油、低粘度油、潤滑油 Weaklycorrosiveseage,dieseloil,low-viscosity oilandlubricatingoil. | Sewage Dieseloil Lowviscosityoil Lubricatingoil |

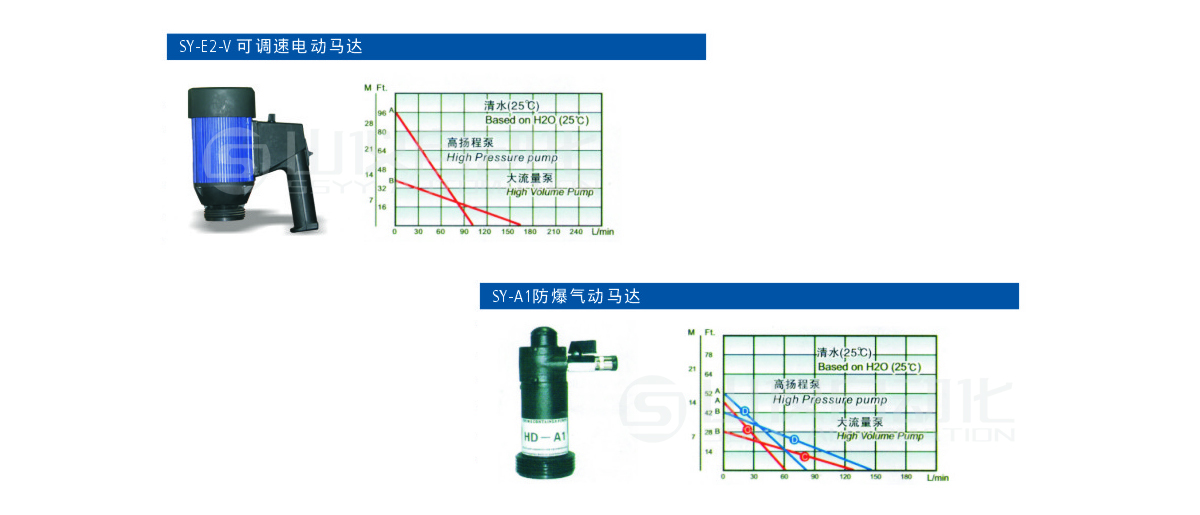

SY-E2-V可調速電動馬達
型號Type | SY-E2-V | |
流量Flow | 最大(Max.)165LHP型最大(MAX.)100L/min | |
揚程Head | 最高(Highest)10MHP型最高(Highest)30M | |
轉速Speed | 0～10000(r/min) | |
功率Power | 800W | |
粘度Viscosity | 800CPS,HP型1000CPS | |
重量Weight | 3.55K | |
空轉保護裝置Idleprotector 安全手動重?fù)Q裝置Sfemanualchangedevice 注塑德國黃聚碳外殼馬達可抗化學腐蝕 JetmoldingGermanyellowpolycarbonateaasingmotorresistanttochemiclcorrosion 220V調速電機謝16尺(5米)S電線插頭 220VSpeedcontrolmotor-indudedwith16chi(5m)SJTwireplug防護等級Protectionclass:IP44 | ||
A線為HP高揚程封閉式葉輪，B線為大流量開式葉輪測試條件：200山圓桶，HD-SS316L-1000泵管，介質為25℃清水，出液口為11/4(32mm),測試允許誤差±10%
LreAreferstoHPhigh-litencbsedimpellerLineBreferstoange-fbwopenimpelerTestingconditions:200LroundbamelHD-SS16L:-1000pumppipe,medium25℃ckarwaterliquloutkt11/432mm),andalbwabkemoroftest±10%
SY-A1防爆氣動馬達
型號Type | SY-AI | |
流量Flow | 最大(Max.)150L(7bar)HP型最大(MAX.)80L/min | |
揚程Head | 最大(Max.)120L(4bar)HP型最大(MAX.)60L/min | |
最高(Highest)10M(7bar)HP型最高(Highest)16M | ||
最高(Highest)8M(4bar)HP型最高(Highest)13M | ||
轉速Speed | 0～10000(r/min) | |
功率Power | 375W | |
粘度Viscosity | 700CPS | |
重量Weight1.23Kg | ||
最大入口壓力MaxInletairpressure:102psi(7bar) 空氣耗氣量Airconsumption:22CFM@92psi(10.38liter/sec@6.3bar)空氣接頭Airjoint:8mm 附件Accessory:消聲器、 氣量調節閥mufflerandairflowcontrolvalve 必須配備：空氣過濾器、壓力調節器、 自動注油壺(氣動3聯件) Requiredpartsairfilter,pressureregulatorand automaticoiler(pneumatictriplex) 主體Body:鑄鐵、鋁合金Castironandaluminumalloy | ||
A/D)線為HP高揚程封閉式葉輪(7Bar)A(C)線為HP高揚程封閉式葉輪(4Bar),B(D)線為大流量開式葉輪(7Bar),B(C)線為大流量開式葉輪(4Bar)測試條件：200L圓桶HD-SS316L-1000泵管，介質為25℃清水，出液口為11/4(32mm),測試允許誤差±10%
Line A(D)referstoHPhigh-iftendosedimpeller(7Bar),LineA/C)referstoHPhigh-iftendosedimpeller(4Bar)LineB(D)referstolarge-flowopenimpeller(7Bar),LineB(Creferstolange-flowopenimpeller(4Bar)Testingconditions:200Lroundbarrel,HD-SS316L-1000pumppipe,medium25℃clearwater,liqudoutlet11/4B2mm),andallowableerroroftest±10%
訂貨前應注意事項/到貨檢查
在操作抽液泵之前，操作人員應了解對于使用之液體相關化學特性與材質適用條件范圍，并詳讀所有操作注意事項和安全標示。
訂購抽液泵應注意事項
一、抽液泵依不同材質有不同的條件及應用范圍，訂購抽液泵前應考慮以下因素：
1.液體化學特性(PUMP泵體及主軸材質耐抗性),2.流量(L/min)
3.揚程4.溫度(℃)5.粘度,6.通過粒徑7.比重(kg/?)
二、確認使用電源、接管方式及相關作業環境。
三、出口可選擇標準配備1”(25.4mm)或特殊規格3/4”(22mm),11/4”(32mm)

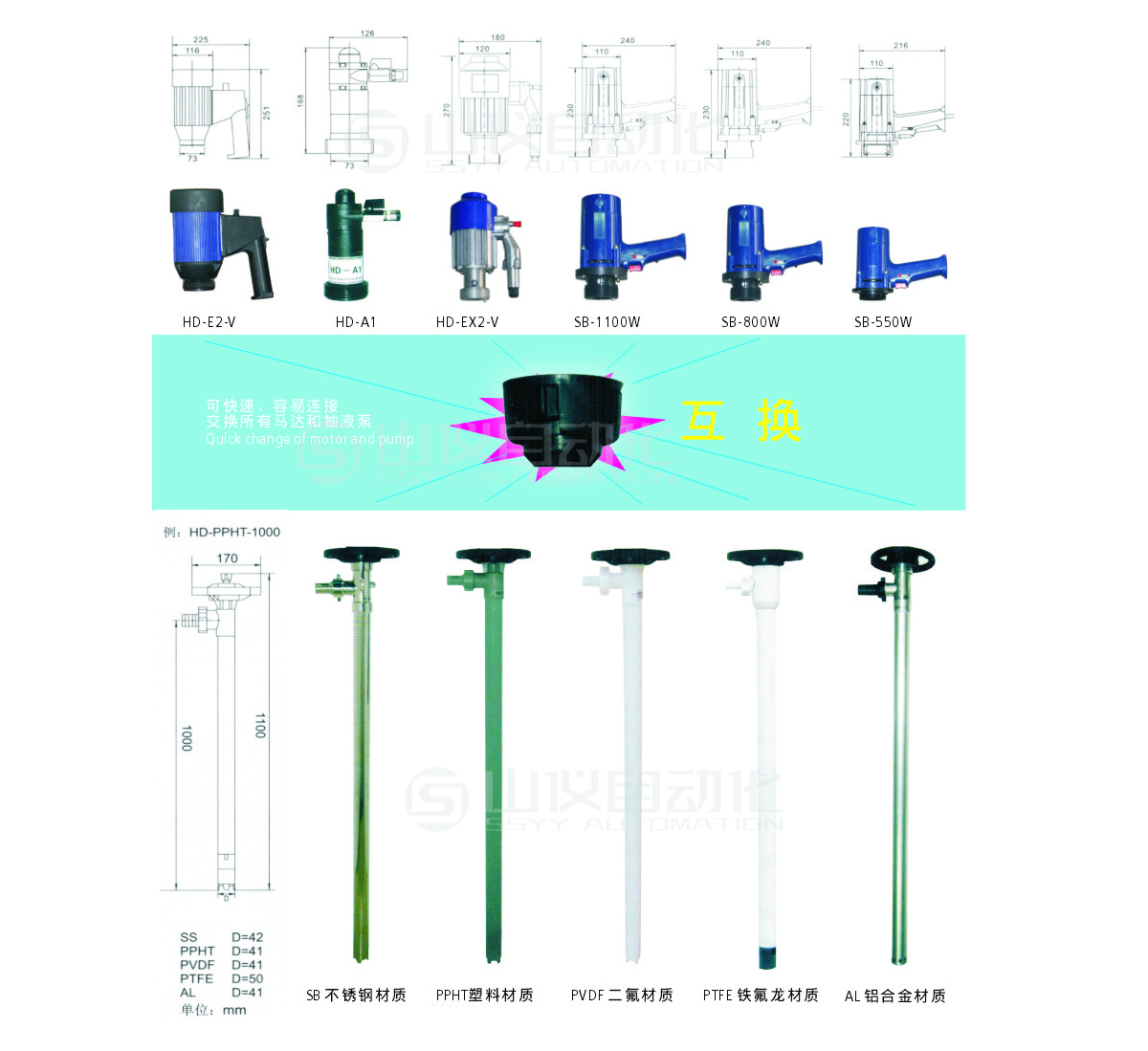

適用容器 | 泵浦型號 | 泵浦管長度 |
Applicablecontainers | Pumptype | Pumppipelength |
5加侖瓶5GALBottles | SY-材質material700 | 700mm(27) |
55加侖標準鼓圓桶(200L) | SY-材質material1000 | 1000mm(39' |
桶罐、罐子槽體(200L) | SY-材質material1200 | 1200mm(47') |
國際標準噸桶 | SY-材質material1500 | 1500mm(60) |
大型容量Big containers | SY-材質material1800 | 1800mm(72) |
貨到檢查
一、請檢查銘牌，確認是否為您所訂購之抽液泵。
二、請檢查電機(或氣動馬達)、泵管有無任何損壞及異常情況。
三、請檢查電機及抽液泵所有螺絲、零件是否已鎖緊、固定。
