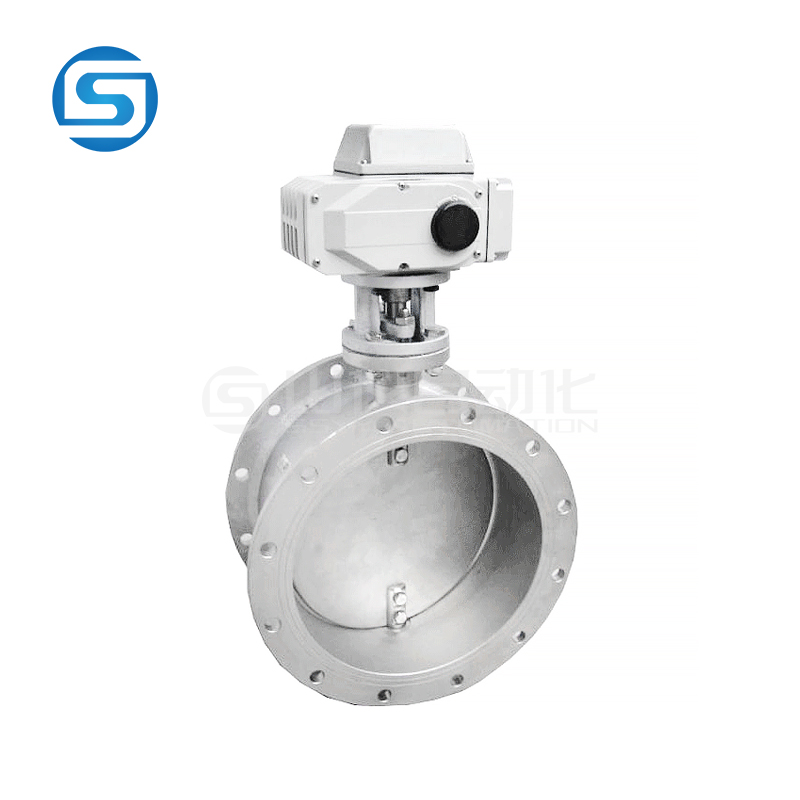

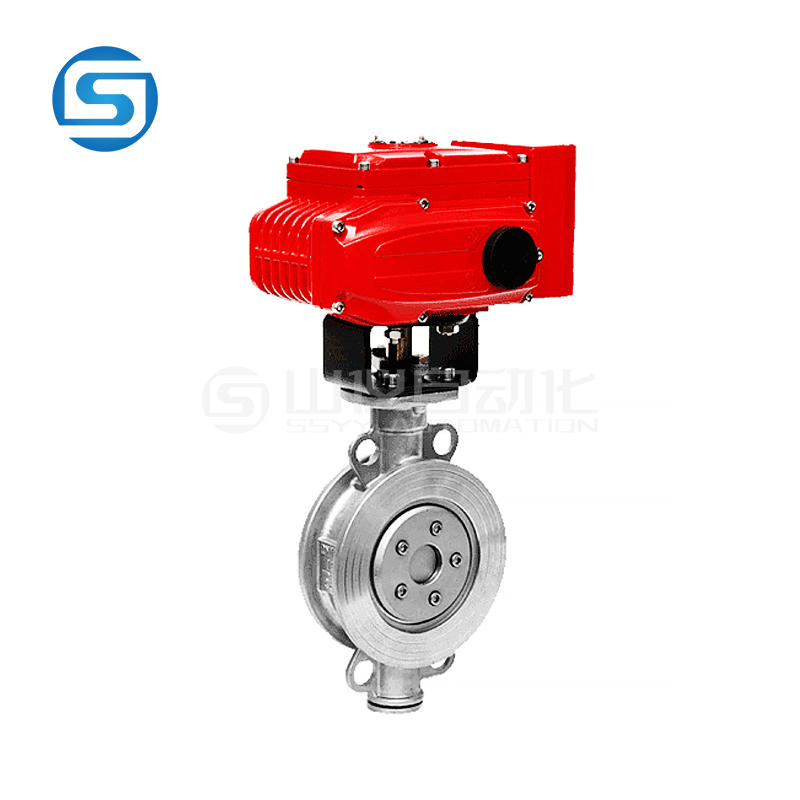

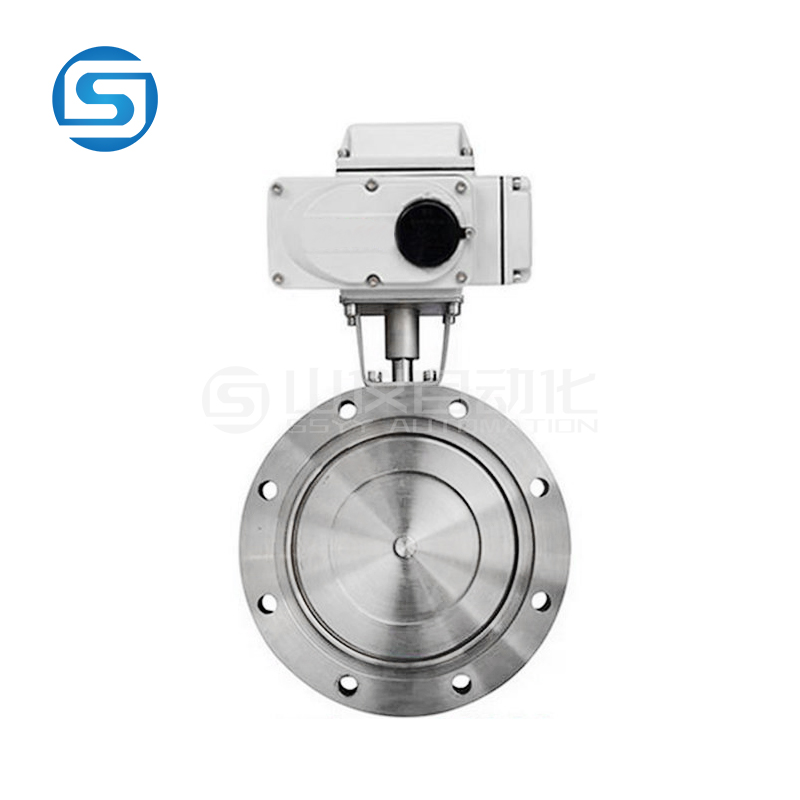

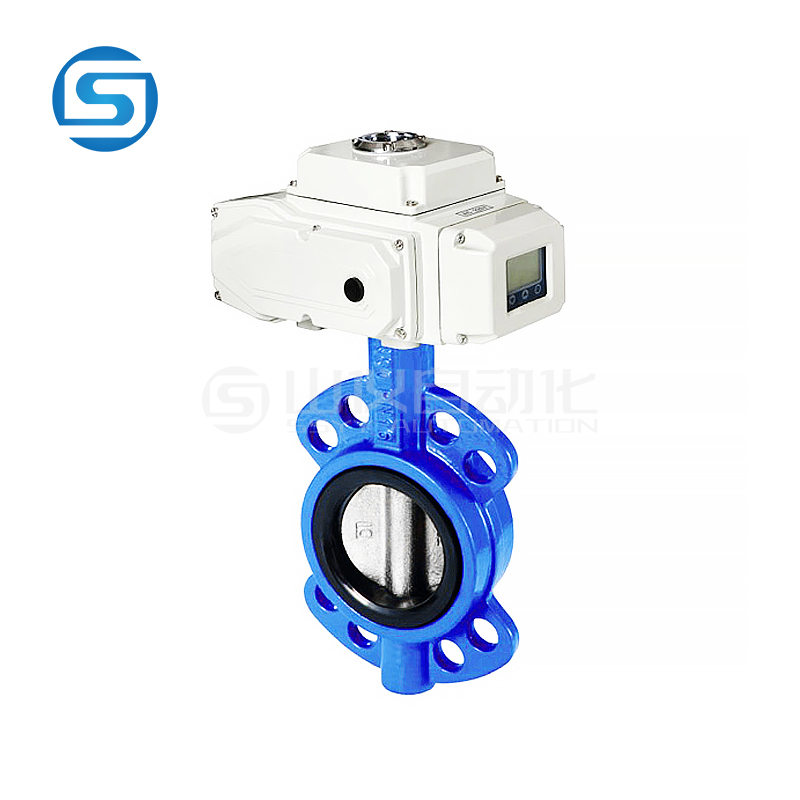

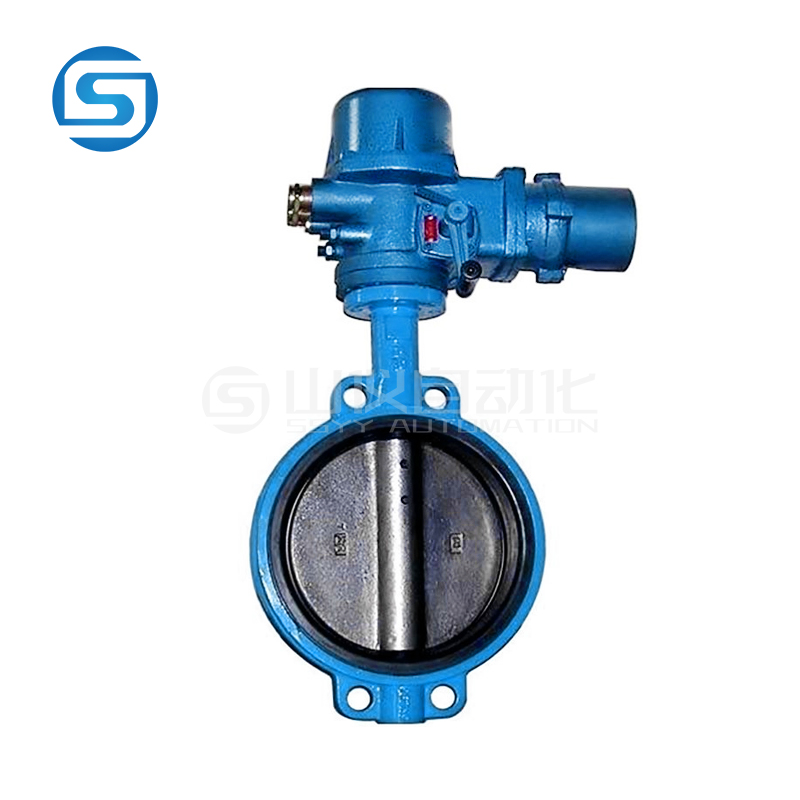

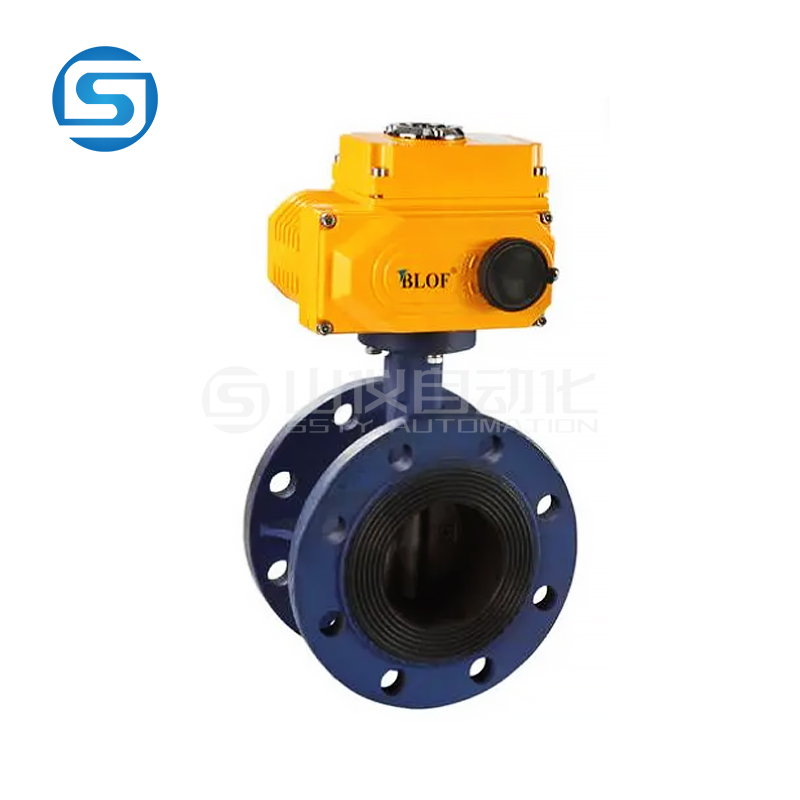

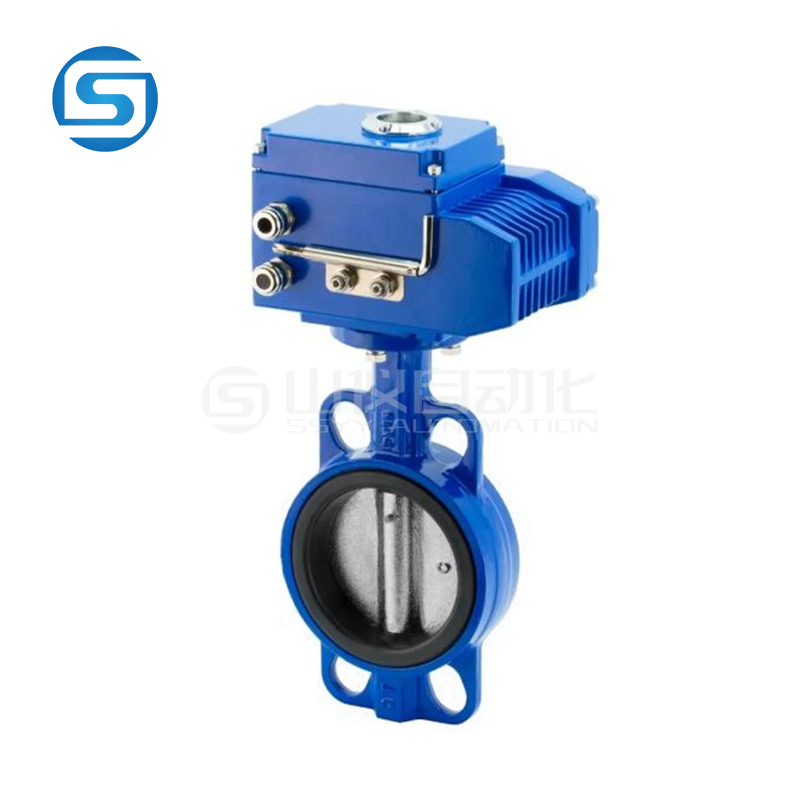

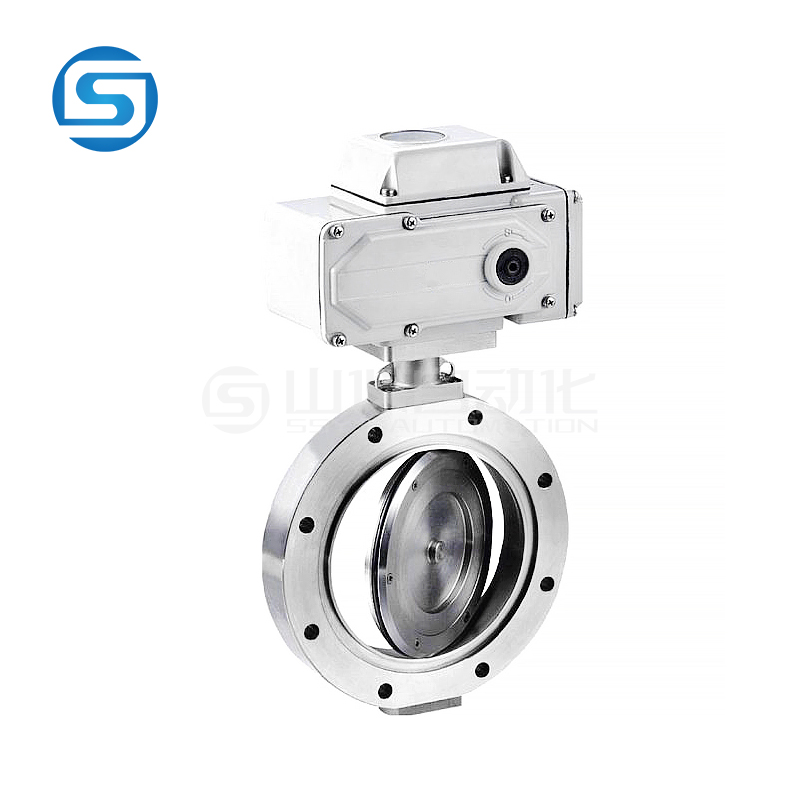

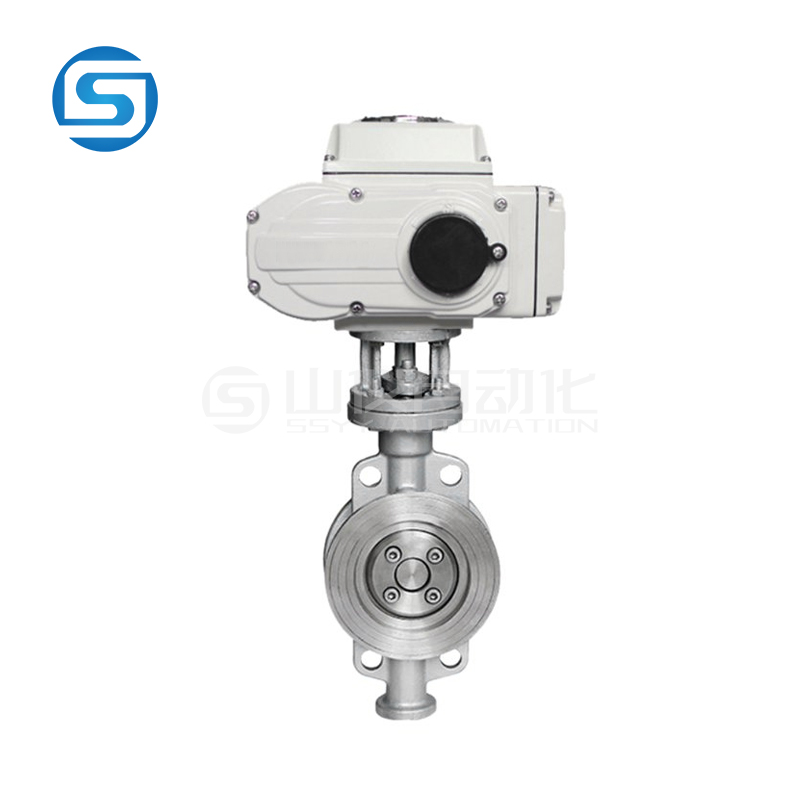

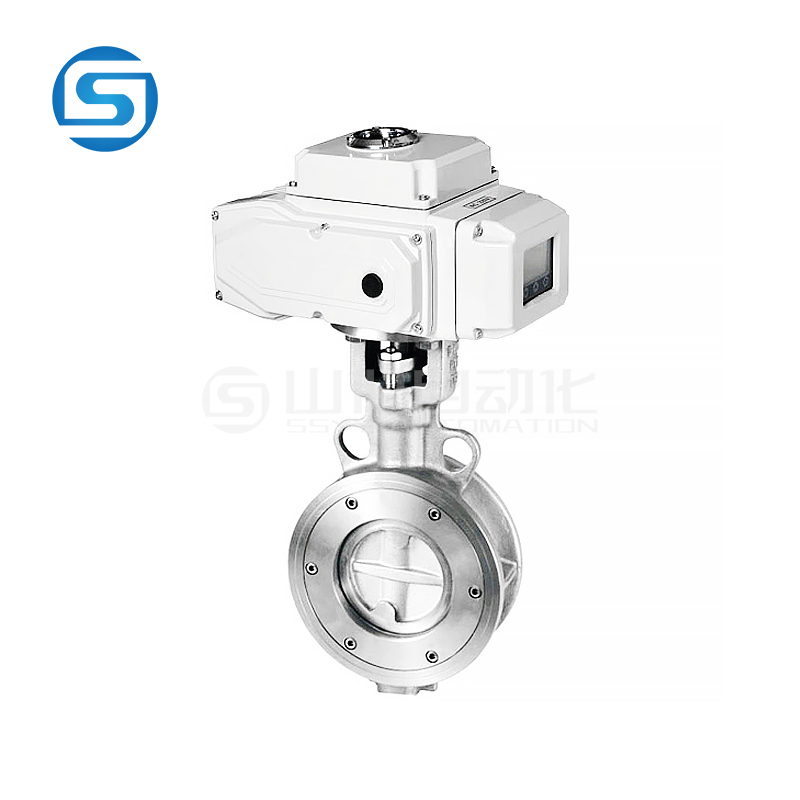

ZDLW電動調節通風蝶閥

ZDLW-6B、ZDRW-6K型電子式電動調節蝶閥由DKJ角行程電動執行機構和蝶閥組成，它與電動單元組合儀表配合使用。具有結構簡單、口徑大、重量輕、操作方便等優點。廣泛應用于冶金、電站石油、化工等部門。適用介質，煤氣、含塵氣體、道氣。

立即咨詢

聯系方式

電話: 021-52137660 18964501477(同微信)

TD941W電動通風蝶閥產品概述：

　　ZDLW-6B、ZDRW-6K型電子式電動調節蝶閥由DKJ角行程電動執行機構和蝶閥組成，它與電動單元組合儀表配合使用。具有結構簡單、口徑大、重量輕、操作方便等優點。廣泛應用于冶金、電站石油、化工等部門。適用介質，煤氣、含塵氣體、道氣。

　　ZDLW-6B、ZDRW-6K型電子式電動調節蝶閥，是3610R(L)全電子式電動執行機構和蝶閥調節機構組成，執行機構內有伺服系弘，無須另配伺服放大器。具有結構簡單，流通能力大，調節精度高等特點。執行機構可根據用戶要求配置UNIC、PSQ、HQ、CH等型號電子式電執行機構廣泛應用于化工、石油、冶金、電站等工業生產過程中。適用介質，煤氣、含塵氣體、道氣等。

TD941W電動通風蝶閥型號、規格：

類別	直行程		角行程
	常溫型	中溫型	常溫型	中溫型
型號	ZDLW-6B(K)	ZDLW-6B(K)G	ZDRW-6B(K)	ZDRW-6B(K)G
規格	DN600～1000		DN50～1000

TD941W電動通風蝶閥電動調節通風蝶閥：

公稱通徑mm	50	80	100	125	150	200	250	300	350	400
額定流量系數kv	85	225	340	500	770	1360	2130	3060	4160	5450
公稱通徑mm	450	500	600	700	800	1000	1200	1400	1600	1800
額定流量系數kv	6900	8500	12200	16600	21700	34000	49000	66600	87000	110000
可配電動 執行機構	3610、DKJ、CH、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構
公稱壓力	0.1、0.6、1.0 (MPa)
介質溫度℃	常溫-20℃～+200（鑄鐵），-40～+450（鑄鋼），中溫-40～+450（鑄不銹鋼）
轉角范圍	平行閘板0～700,傾斜閥板0～600
流量特性	近似百分比
接管法蘭	按JB78-59中對夾式法蘭連接
動作時間	25、30、60秒
閥體材質	Ht200，35，ZG230-450，1Cr18Ni9，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti

技術參數和性能指標

電動調節蝶閥調節機構主要技術參數

公稱通徑 mm	50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
公稱壓力 MPa	0.6
介質溫度 ℃	常溫：-20～200（鑄鐵）；-40～250（鑄鋼）；中溫-40～450（鑄不銹鋼）
額定轉角 °	0～70
流量特性	-20～150
環境溫度 ℃	近似等百分比
接管法蘭	按JB78-59 對夾式法蘭連接
閥體材質	HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti
閥板材質	HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti

3610R角行程電子式電動執行機構主要技術參數

型號	輸出力矩 N.m	動作時間 S/90°	轉角	技術參數
361RSA-02	20	8.5	90°	電源：220±10%Va.c.50Hz 驅動電機：交流可逆電機 輸入信號：1-5V d.c. 4-20mA d.c.(信號線用屏蔽線) 開度信號：4-20mA d.c.? 保護等級：相當IP55 防爆標志：ExdⅡBT4
361RSA-05	50	17.0
361RSB-10	100	18.0
361RSB-20	200	36.0
361RSC-30	300	24.0
361RSC-50	500	42.0
361RSC-60	600	48.0
361RSD-100	1000	30.0
361RSD-150	1500	42.0
361RXB-10	100	18.0
361RXB-20	200	36.0

TD941W電動通風蝶閥性能指標：

項 目	指標 值
基本誤差%	±2.5
回差%	2.0
死區%	3.0
始終點 偏差%	±2.5
額定行程偏差%	+2.5
允許泄漏量1/h	2×10-2×閥額定容量

ZDLW DN600～1000 外形尺寸 mm

公稱通徑	L1	L2	D	D1	D2	H1	H2	H3	n-d
600	480	585	705	755	310	377.5	790	90	20-25
700	530	635	810	860		430	790		24-25
800	595	695	920	975		487.5	790		24-30
900	685	790	1020	1075		537.5	805		24-30
1000	735	830	1120	1175		587.5	805		28-30
