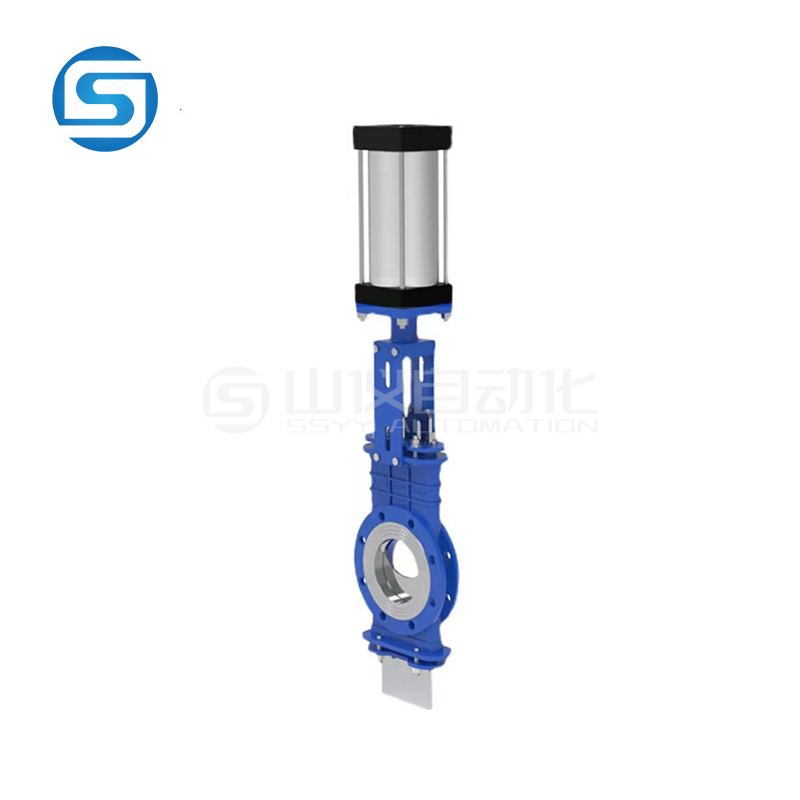

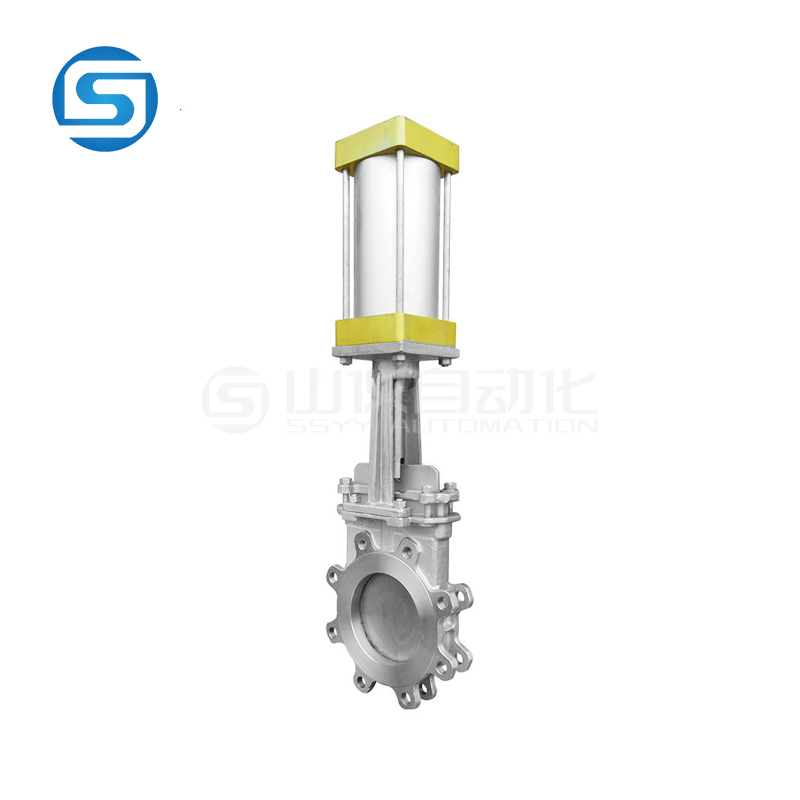

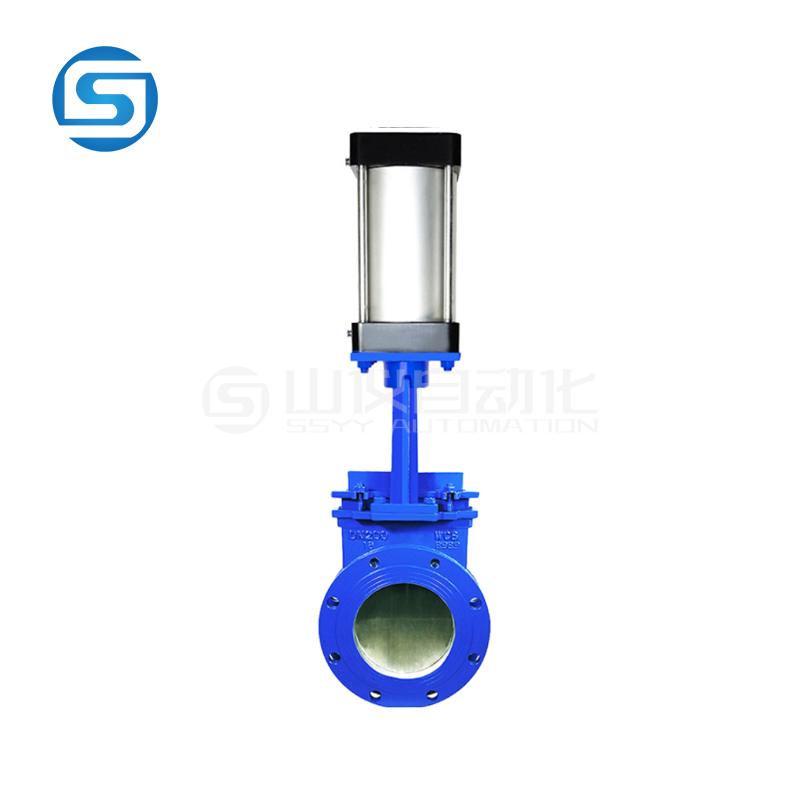

SCZ673F氣動插板閥產品概述：

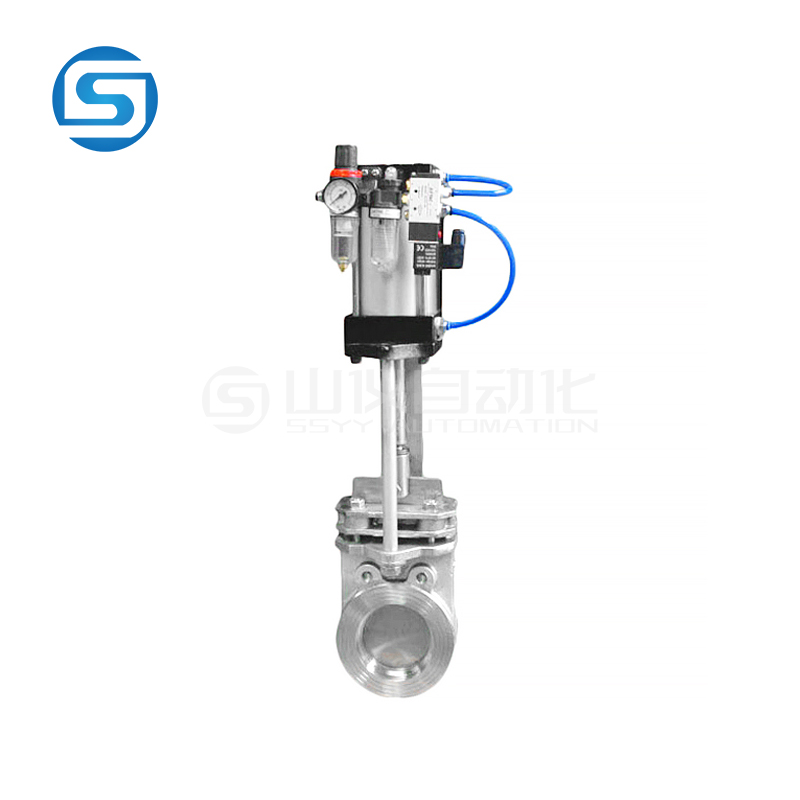

SCZ673F氣動插板閥驅動裝置可采用電動、氣動、手動、傘齒輪轉動等裝置。汽動裝置可安裝空氣過濾器、電磁閥、感應器，如安裝以上驅動裝置，汽動裝置應在合同中注明。
主要零件材料及連接尺寸：
零件名稱 | 材料 | 零件名稱 | 材料 |
閥體 | 1CF18Ni9Ti CF8M | 閥桿 | 1CF18Ni9Ti |
閥座密封圈 | 橡膠或PTFE | 支架 | 不銹鋼 |
閥體間密封墊片 | 橡膠或PTFE | 填料壓蓋 | 不銹鋼 |
閥體 | 1CF18Ni9Ti CF8M | 填料 | 石墨或PTFE |
閥體裝配螺栓 | B7 | 填料壓蓋螺栓 | B7 |
注：橡膠牌號取決于介質性質和使用溫度。
閘板材質牌號取決于介質性質。
DN | L | Φ1 | H | H2 | N-M | 汽缸直徑 | |
PN0.6 | PN1.0 | ||||||
50 | 40 | 125 | 397 | 51 | 4-M16 | 50 | |
65 | 40 | 145 | 418 | 67 | 4-M16 | 65 | |
80 | 50 | 160 | 579 | 82 | 4-M16 | 80 | |
100 | 50 | 180 | 612 | 102 | 8-M16 | 100 | |
125 | 50 | 210 | 710 | 127 | 8-M16 | 125 | |
150 | 60 | 240 | 816 | 152 | 8-M20 | 150 | |
200 | 60 | 295 | 990 | 202 | 8-M20 | 200 | |
250 | 70 | 350 | 1106 | 253 | 12-M20 | 250 | |
300 | 70 | 70 | 400 | 1264 | 303 | 12-M20 | 300 |
350 | 80 | 80 | 460 | 1575 | 353 | 16-M20 | 350 |
400 | 80 | 80 | 515 | 1562 | 402 | 16-M22 | 400 |
450 | 90 | 90 | 565 | 1750 | 452 | 20-M22 | 450 |
500 | 90 | 90 | 620 | 1994 | 502 | 20-M22 | 500 |
600 | 100 | 100 | 725 | 2040 | 603 | 20-M27 | 600 |
殼體試驗和密封試驗:
1、插板閥的殼體試驗和密封試驗介質為水（含防腐劑）、煤油或粘度不大于水的其他適宜液體。
2、密封副是非金屬密封的插板閥，密封殼體試驗和要求按GB/T13927-92 D級規定。
3、密封副是金屬密封的插板閥，對有密封性能要求的，密封試驗的泄漏量按1×DNmm3/s計算，沒有密封性能要求的不做此項試驗。
4、用電動、液動、氣動裝置驅動的插板閥，關閉位置調定后，關閉3次按1和3要求進行殼體和密封試驗。
5、插板閥清潔度要求按JB/T7748的規定。
6、靜壓壽命試驗。
7、插板閥靜壓壽命試驗次數按規定，其他技術要按JB/Z 234的規定。
靜壓壽命實驗次數 | 金屬密封 | DN≤150mm | 1200次 |
DN≥200-400mm | 1000次 | ||
Dn≤150mm | 800次 | ||
非金屬密封 | Dn≤150mm | 1400次 | |
DN≤200-400mm | 1200次 | ||
Dn≤450mm | 1000次 |
