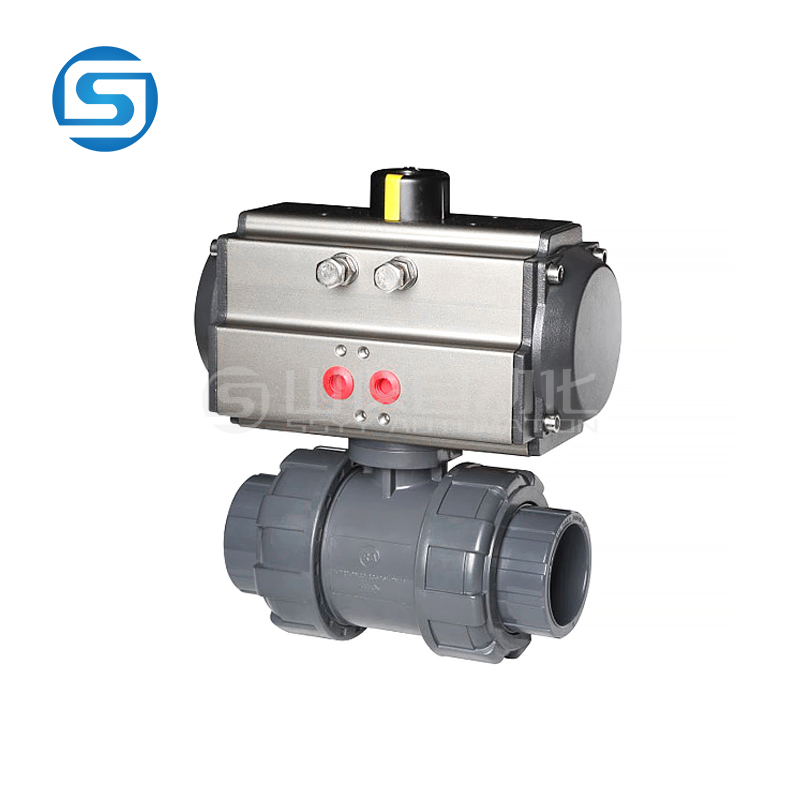

一、Q611F/Q641F氣動塑料球閥概述 ：
Q611F/Q641F氣動塑料球閥重量輕、耐腐蝕性強，被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。
外型結構緊湊美觀
本體重量輕容易安裝
耐腐蝕性強，應用范圍廣
材質衛生
耐磨損、容易拆卸，維護簡單易行
二、參數：
空氣驅動 | 壓縮空氣4-6bar(可帶手輪) |
公稱通徑 | 15～100mm |
公稱壓力 | 1.0～1.6Mpa |
適用溫度 | 0～+60℃ |
連接方式 | 法蘭、螺紋、由令 |
閥結構 | 一體、三通L、三通T |
閥體材質 | UPVC、CPVC、PP |
閥芯材質 | UPVC、CPVC、PP |
密封材質 | PTFE |
適用介質 | PVC兼容的食品工業化學溶劑 |
可選附件 | 限位開關、定位器、電磁閥、減壓閥 |
三、外型尺寸：
通徑 | 英寸″ | 尺寸 | |||||||
L | L1 | L2 | D1 | D2 | D3 | D4 | D5 | ||
15 | 1/2 | 112 | 60 | 16 | 13 | 20.1 | 20.3 | 31 | 45 |
20 | 3/4 | 132 | 73 | 19 | 18 | 25.1 | 25.3 | 37 | 55 |
25 | 1 | 144 | 78 | 22 | 23 | 32.1 | 32.3 | 44 | 66 |
32 | 1 1/4 | 165 | 87 | 26 | 30 | 40.1 | 40.3 | 54 | 82 |
40 | 1 1/2 | 171 | 92 | 31 | 38 | 50.1 | 50.3 | 65 | 98 |
50 | 2 | 200 | 112 | 38 | 48 | 63.1 | 63.3 | 79 | 120 |
65 | 2 1/2 | 273 | 136 | 44 | 61 | 75.1 | 75.3 | 92 | 140 |
80 | 3 | 303 | 158 | 51 | 69 | 90.1 | 90.3 | 108 | 160 |
100 | 4 | 326 | 176 | 61 | 99 | 110.1 | 110.4 | 146 | 225 |
