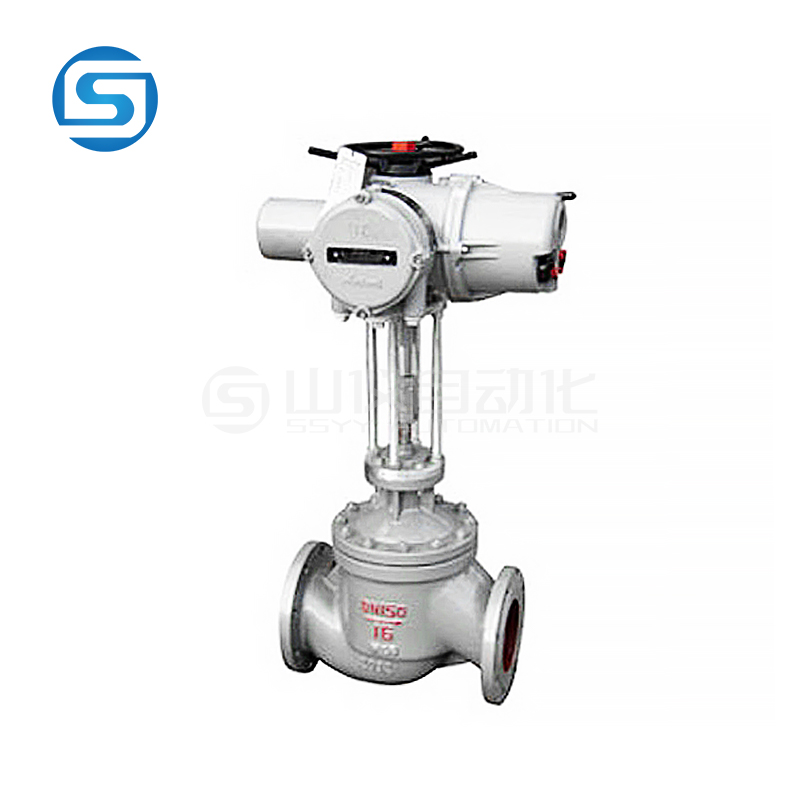

CV3000-DHCB電動籠式調節閥產品概述：

　　CV3000-DHCB電動籠式調節閥是壓力平衡式調節閥，閥內件采用套筒導向的先導式閥芯，它主要利用流體的壓力實現閥芯快速動作，操作 力小。另外，密封型式采用單座密封，流量特性曲線精度高，符合IEC534-1標準。該CV3000調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。配用電動執行機構，其結構緊湊，輸出力大。

CV3000-DHCB電動籠式調節閥技術參數和性能指標

閥體

閥體型式直通鑄造球形閥
公稱通徑100～300mm
公稱壓力
ANSI 125、150、300、600Lb
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa

連接型式

法蘭連接 FF、RF、RJ、LG
法蘭標準 JIS B2201-1984或ANSI B16.5、JB/T79.1 PN1.6MPa、JB/T79.2凹凸面
焊接連接 對接焊BW
閥體材料ZG25 ZG1Cr18Ni9Ti、ZG0Cr17Ni12Mo2、1.25Cr0.5Mo 5.0Cr0.5Mo或SCPH21 SCPH61 Ti
上 閥 蓋
常溫型（P）-17～+230℃
伸長Ⅰ型（EⅠ）-45～-17℃ +230～+566℃
伸長Ⅱ型（EⅡ）整體式（E2I）-100～-45℃ 焊接式（E2W）-196～-100℃
壓蓋型式螺栓壓緊式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料

注：工作溫度不準超過各種材料的允許范圍

閥內組件

閥芯型式先導式閥芯
組件材料 17-4PH、0Cr17Ni12Mo2和堆焊司太萊合金

執行機構

機構型式
DKZ系列電動執行機構；
361L系列電子式電動執行機構；
SKZ系列電子式電動執行機構；
PSL系列電子式電動執行機構

輸入信號

DKZ執行機構: Ⅱ型0～10mA·DC(輸入電阻200Ω)；Ⅲ型4～20mA·DC(輸入電阻250Ω)
361L執行機構: 4～20mA·DC、1～5V·DC(輸入電阻250Ω)
SKZ執行機構: 4～20mA·DC、1～5V·DC
PSL執行機構: 4～20mA·DC

電源電壓

DKZ執行機構：220V，50Hz
361L執行機構：220V，50Hz
SKZ執行機構：?jiǎn)蜗嗫刂?20V，50Hz
PSL執行機構：?jiǎn)蜗嗫刂?20V，50Hz；三相控制380V，50Hz
手動機構
DKZ執行機構：手輪
361L執行機構：離合式
SKZ執行機構：手輪
PSL執行機構：手輪

作用型式

電關式或電開式

附件

定位器、手輪機構、閥位傳送器等

性能

泄漏量 符合標準ANSI B16.104Ⅳ級，小于額定Cv的0.01%
回差
配DKZ執行機構為1.5%； 配361L執行機構為2%；
配SKZ執行機構為1%；
配PSL執行機構為1%
基本誤差
配DKZ執行機構為±2.5%；
配361L執行機構為±2%；
配SKZ執行機構為±1.5%；
配PSL執行機構為±1%
注：采用標準的V型聚四氟乙烯填料時

可調范圍

50：1

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保
