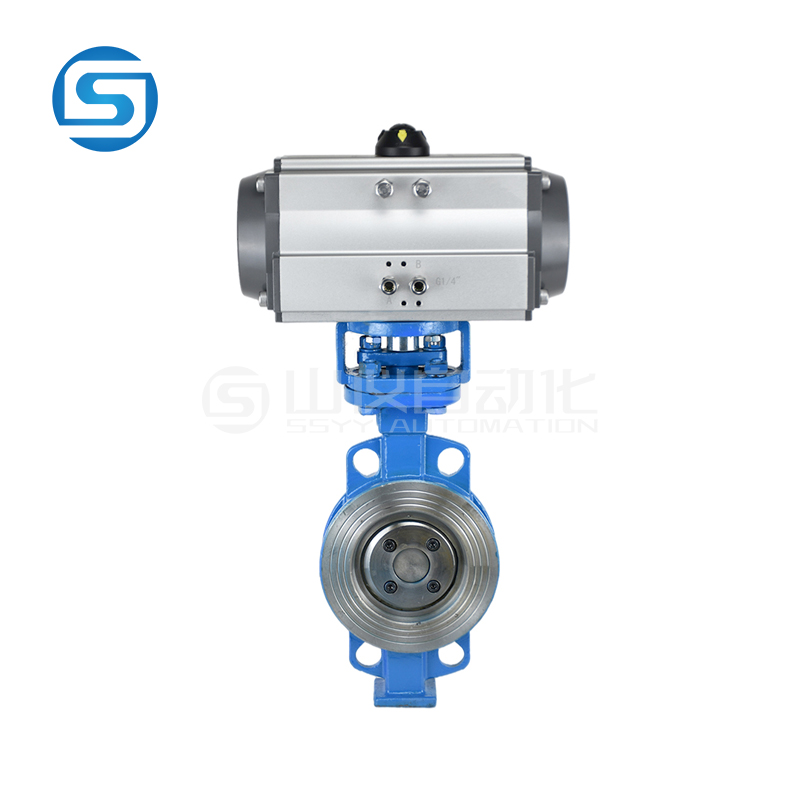

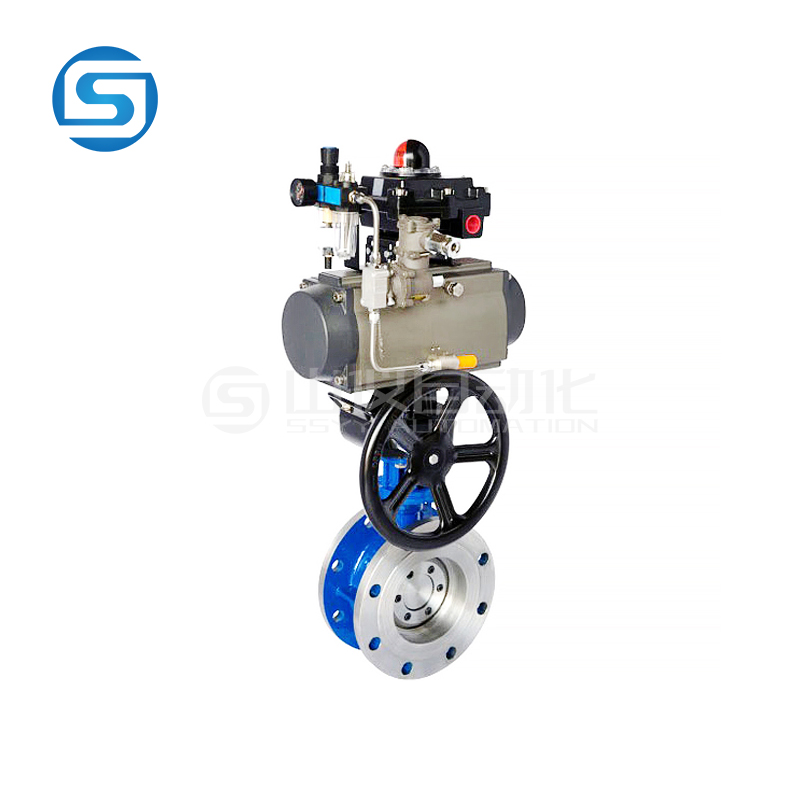

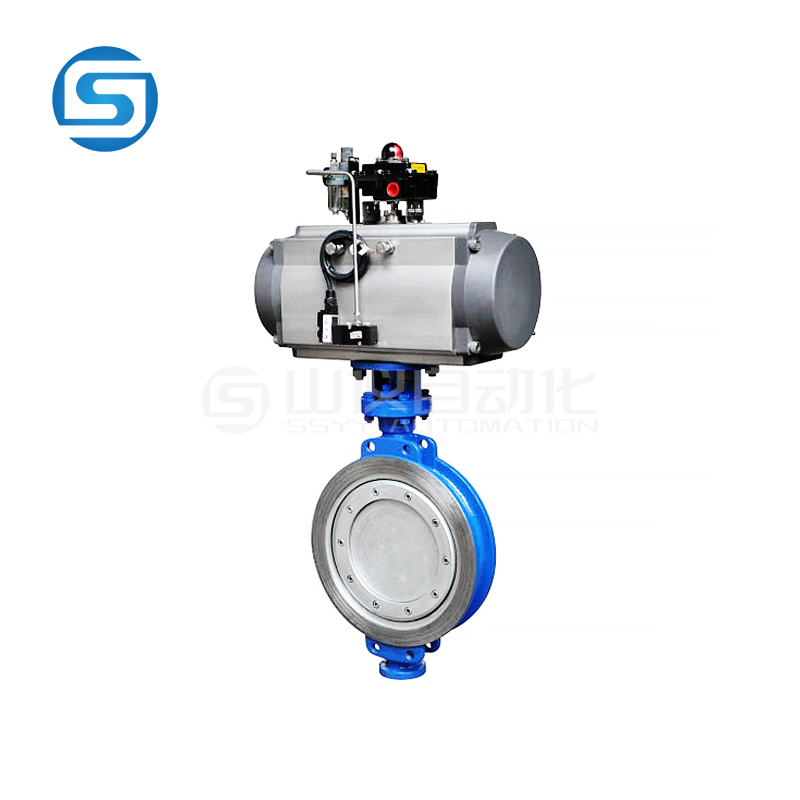

D673H氣動三偏心對夾蝶閥

D673H氣動三偏心對夾蝶閥金屬硬密封氣動蝶閥，閥體采用了三偏心多層次金屬密封結構，精密的閥板密封面經拋光處理后與三維偏心密封面有機結合，具有耐高低溫、高壓、允許介質中有微小顆粒、使用壽命長等特點。被廣泛運用于、冶金、化工、石油、可燃?xì)怏w、給排水等行業。

立即咨詢

聯系方式

電話: 021-52137660 18964501477(同微信)

D673H氣動三偏心對夾蝶閥產品概述：

　　D673H氣動三偏心對夾蝶閥金屬硬密封氣動蝶閥，閥體采用了三偏心多層次金屬密封結構，精密的閥板密封面經拋光處理后與三維偏心密封面有機結合，具有耐高低溫、高壓、允許介質中有微小顆粒、使用壽命長等特點。被廣泛運用于、冶金、化工、石油、可燃?xì)怏w、給排水等行業。

D673H氣動三偏心對夾蝶閥技術規范：

設計依據		GB標準	ANSI標準
設計標準		GB/12237	ANSIB16.34
結構長度	對夾連接	GB/12221	ANSIB16.10
連接法蘭尺寸		GB/9113、JB/T79	ANSIB16.5
試驗和檢驗		JB/T9002	API598

※注：系列蝶閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。

D673H氣動三偏心對夾蝶閥主要零件材質表：

序號	零件名稱	材質
序號	零件名稱	C	D	R
1	內六角螺絲	1Cr18Ni9Ti	1Cr18NI9Ti	1Cr18Ni12Mo2Ti
2	閥蓋	WCB	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	墊片	不銹鋼+柔性石墨	不銹鋼+柔性石墨	不銹鋼+柔性石墨
4	閥座	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	墊片	不銹鋼 +柔性石墨	不銹鋼+柔性石墨	不銹鋼+柔性石墨
6	蝶板	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
7	園柱銷	45	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	下蓋	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
9	墊片	不銹鋼+柔性石墨	不銹鋼+柔性石墨	不銹鋼+柔性石墨
10	襯套	PTFE+不銹鋼	PTFE+不銹鋼	PTFE+不銹鋼
11	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
12	閥桿	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
13	支架	WCB	WCB	WCB
14	鍵	45	45	45
15	襯套	PTFE+不銹鋼	PTFE+不銹鋼	PTFE+不銹鋼
16	填料	柔性石墨	柔性石墨	柔性石墨
17	壓蓋	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
18	氣動執行器	? ?	? ?	? ?
19	位置指示器	塑料	塑料	塑料

※注：系列蝶閥主要零部件及密封圈的材質可根據實際工況條件或用戶特殊要求設計選用。

D673H氣動三偏心對夾蝶閥主要外形及連接尺寸：

公稱通徑	外形尺寸					連接尺寸			執行器型號 *
公稱通徑	L	L1	L2	H	H1	D	D1	n-φd	執行器型號 *
50	43	164214	75/91	277/205	65	165	125	4-φ18	GTD65/GTE80
65	46	164/214	75/91	287/315	75	185	145	4-φ18	GTD65/GTE80
80	46	190/246	91/101	365/375	85	200	160	8-φ18	GTD80/GTE90
100	52	210/295	101/112	420/436	130	220	180	8-φ18	GTD90/GTE100
125	56	247/398	112/139	436/462	175	250	210	8-φ18	GTD100/GTE125
150	56	308/478	139/176	466/543	190	285	240	8-φ22	GTD125/GTE160
200	60	378/724	176/228	593/665	215	340	295	12-φ22	GTD160/GTE210
250	68	432/928	206/275	682/752	265	405	355	12-φ26	GTD190/GTE255
300	78	524/928	228/275	725/772	305	460	410	12-φ26	GTD210/GTE255
350	78	648/1033	275/324	832/880	340	520	470	16-φ26	GTD255/GTE300
400	102	648/1129	275/380	862/968	360	580	525	16-φ30	GTD255/GTE350
450	114	715/1845	324/527	945/1005	400	640	585	20-φ30	GTD300/AW28S
500	127	795/1845	380/527	1058/1060	430	715	650	20-φ33	GTD350/AW28S
600	154	795/2605	380/545	1108/1195	490	840	770	20-φ36	GTD350/AW35S
700	165	1380/2605	527/545	1170/1255	555	910	840	24-φ36	AW28/AW35S
800	190	1860/2605	545/545	1325/1365	620	1025	950	24-φ39	AW35/AW40S
